Operation Drone
con la funzione di pianificazione intelligente...
TECNOLOGIA FONDAMENTALE
Telaio Carbon Free con stampaggio integrato
La fibra di carbonio ha le caratteristiche di bassa densità e alta resistenza. I modelli che utilizzano fibra di carbonio sono estremamente leggeri e sono resistenti alla pioggia, alla polvere e alle alte temperature, il che migliora notevolmente la capacità di volo del drone.
Sistema di controllo del volo
Sistema di controllo di volo UAV di livello industriale, che mantiene automaticamente l’assetto di volo standard dell’aereo e le rotte di volo pianificate, supporta più set di backup di ridondanza dei sensori e fornisce molteplici garanzie per la sicurezza di volo degli UAV.
Videotrasmissione ad alta risoluzione
Il modulo di trasmissione video ad alta risoluzione comprende il trasmettitore del Velivolo, il modulo di antenne del trasmettitore e il ricevitore di terra. Ha le caratteristiche di funzionamento semplici, buona compatibilità, basso consumo energetico, lunga distanza di trasmissione e alta sensibilità di ricezione.
Connettore universale di carico utile
Il connettore del Payload è universale e ha uno standard di progettazione unificato e consente l’installazione e lo smontaggio rapido, migliorando notevolmente l’efficienza del lavoro.
Connetti i droni al cloud
Tramite la piattaforma di gestione delle missioni in cloud, il monitoraggio in tempo reale, la gestione, la pianificazione e il comando visivo degli UAV collegati alla piattaforma possono ottenere un uso efficiente delle risorse e svolgere un ruolo importante nella costruzione dell’informatizzazione del settore.
Sistema di propulsione
Dispone di una tecnologia di sviluppo completa del sistema di alimentazione di volo, comprese batterie intelligenti, motori, ESC, eliche e relativi prodotti di supporto.
Tecnologia di elaborazione automatizzata per l’ispezione con drone
Questa tecnologia consente l’elaborazione, il riepilogo e l’analisi dei dati grezzi generati per un determinato incarico.
Tecnica di prova di volo
I Processi di qualifica e resistenza dei materiali che vengono eseguiti sono i seguenti:
test statico del telaio, test dinamico del telaio, test di resistenza del materiale, test di vibrazione del telaio, test di resistenza al vento e all’acqua del telaio, ecc., garantendo così una sicurezza di volo.

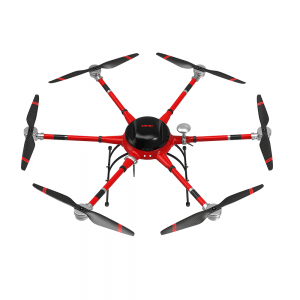

UAV a sei rotori di grado industriale
Skylle P è un UAV a sei rotori di livello industriale. La fusoliera è realizzata in fibra di carbonio, estremamente leggera. Il braccio adotta una struttura a innesto graduale, comoda e sicura. Può essere dotato di diversi supporti tra cui megafono, telecamera a infrarossi, telecamera con zoom, sistema di telecamera inclinabile, ecc., per fornire servizi per diversi settori come la protezione antincendio e l’energia elettrica in ambienti complessi.
| Interasse Altezza Peso Batteria al Litio Resistenza al vento Distanza max. di trasmissione immagine | 1750mm 580mm 11.5kg (senza batteria) 25000mAhx6Sx4 Livello 6 10km |
Drone quadricottero portatile pieghevole
Jadger 2 è un UAV portatile pieghevole a quattro eliche, con una fusoliera piccola e facile da trasportare, dotato di fotocamera Sony CMOS 6K HD con qualità dell’immagine da 20 MP e dal controllo effettivo di 5 km. Come la distanza di trasmissione, la durata della batteria arriva fino a 45 minuti. Può essere utilizzato per la fotografia aerea, l’ispezione elettrica e diverse altre applicazioni.
| Interasse Altezza Peso Batteria Resistenza al vento Distanza max. di comunicazione | 330mm 150mm 1128g 4625mAh Livello 6 5km |
Drone di pattuglia quadricottero
Fusoliera altamente resistente e leggera realizzata con corpo in alluminio e pannello in fibra di carbonio. Sistema di alimentazione 12S; tempo di volo senza carico pari a 60 minuti.
Applicazioni Industriali
• Ispezione elettrica
• Ispezione di sottostazioni
• Pattugliamenti fluviali
• Ispezione ad alta velocità
• Ricognizione antincendio
| Interasse diagonale Apertura alare Massimo. Peso al decollo Massimo. Capacità di carico Elica Massimo. Altitudine di decollo Resistenza al vento Classe di protezione Capacità della batteria Peso della batteria | 900mm 1200mm 12kg 3kg Pieghevole da 22 Inch. ≥ 5000m Livello 6 ≥ IP45 22000mAh/12S 4kg |
Telaio Drone
Griflion M8 mira alle esigenze del mercato per i rilievi aerei. Dal design modulare a sgancio rapido, consente l’assemblaggio in loco in meno di 3 minuti e lo smontaggio senza attrezzi.
Fibra di carbonio + processo di stampaggio PMI
Realizzato tramite il processo di stampaggio in fibra di carbonio + PMI, che lo rende più leggero e migliore in termini di resistenza strutturale. E’ il primo UAV ad ala composita con processo di stampaggio in fibra di carbonio completo del settore, la cui resistenza della fusoliera è maggiore (20% più leggero rispetto ai processi compositi convenzionali).
| Apertura alare Lunghezza Altezza Peso Peso al decollo Massimo. capacità di carico Durata della batteria senza carico Massimo. allineare Limite di elevazione Resistenza al vento | 2400mm 1177mm 364mm 4kg (metallo non incluso) 7kg 1kg 170min 190km 4500m Livello 6 |

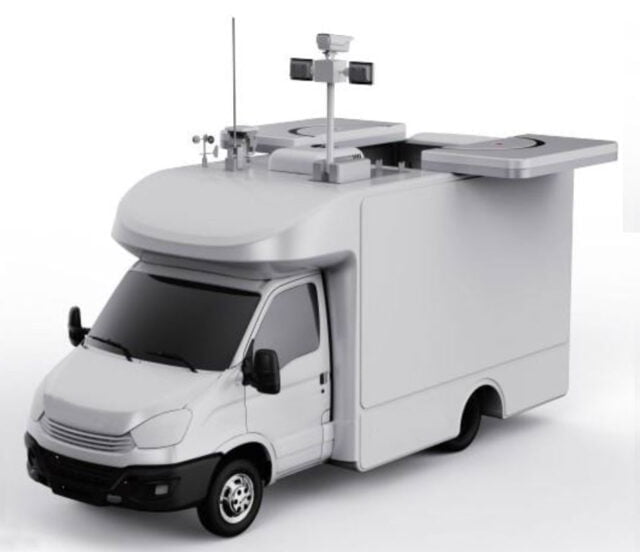

VEICOLO MOBILE DI CONTROLLO E COMANDO VANGUARD
Tipo di telaio: Naveco
Telaio Standard: Livello 6 Standard nazionale
Cilindrata: 2998 mL
Carburante: Diesel
Dimensioni del veicolo: 5995 x 2425 x 3460 mm
G.W.: 4490kg
N.W.: 4360kg
Numero massimo di passeggeri: 3
Interasse: 3300
Velocità massima: 130km/h
Consumo di carburante: 11.3
Pneumatici: 6
Tipo di pneumatico: 195 / 75R 16LT
Angolo di approccio: 23
Angolo di partenza: 11
CARATTERISTICHE
Dispositivi di controllo
Controllo dell’asta operativa tramite server a bordo
Support per le comunicazioni
Router 5G, sistema di trasmissione di immagini in HD, dispositivo di distribuzione in rete (opzionale)
Schermo di visualizzazione
Quattro schermi LED impermeabili da 21″
Dispositivo di storage
Piattaforma di decollo-atterraggio UAV, cassetta di stoccaggio UAV, cassa di stoccaggio batterie, scaffale per carichi utili a scorrimento
Dispositivo Relativo
Sistema di rilevamento e mappatura della stazione meteorologica, Zoom HD, Telecamera di monitoraggio, Illuminazione a palo alto sull’auto, area condizionata, Pannello solare elettrico esterno, Altoparlanti in auto, Terminale di trasmissione video in diretta, Terminale di ormeggio a terra.

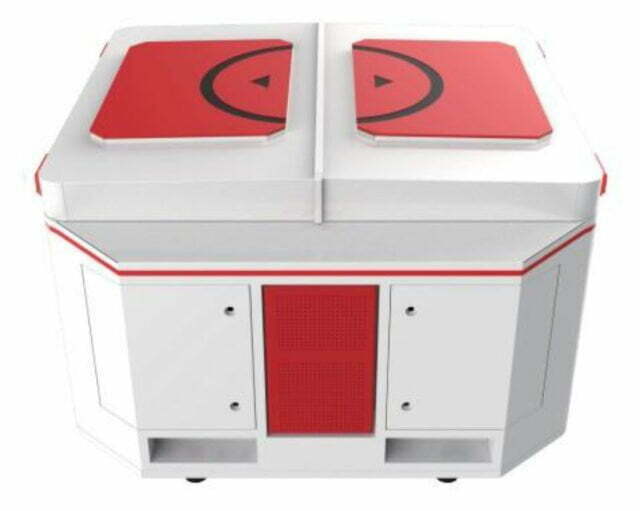

BOX STAZIONE DI RICARICA
Dimensioni del dispositivo: 1900 x 1815 x 1215mm
Peso del dispositivo: ≤ 580kg
Materiale principale: Alluminio, Acciaio
Grado di protezione: IP54, anti-illuminazione, anti-pioggia
Temperatura di lavoro: -20°C ∼ 65°C
Composizione dell’unità: Copertura, struttura protettiva
Piattaforma elevatrice: Decollo e atterraggio dei droni
Unità centrata sui droni: Utilizzato per caricare i droni
Manutenzione: Porta laterale e posteriore, Apribile per riparare le parti interne
Camera: Fotocamera all’interno del dispositivo
Avvertenza di sicurezza: Marchio posizionabile sul piazzale del parcheggio
Pannello con porte: 6
Politica attiva di raffreddamento: L’aria condizionata si avvia quando viene rilevata una temperatura elevata
Politica di protezione: Sensore di fumo, interruzione automatica dell’elettricità
Sistema UPS: Autonomia della batteria di 60 minuti in caso di interruzione di corrente
CARATTERISTICHE
Tutti i dati del sensore sono accessibili da remoto
Sensore di temperatura, spegnimento autonomo in caso di surriscaldamento all’interno dell’hangar del drone
Sensore di registrazione dell’acqua, spegnimento autonomo in caso di registrazione dell’acqua all’interno dell’hangar del drone
Interruttore automatico, spegnimento autonomo in caso di cortocircuito
4 indicatori di allarme esterni, allarme attivo durante la chiusura e l’apertura della porta dell’hanger
Feedback vocale sull’operazione corrente
Struttura in acciaio nella capacità di carico e trasporto del fondo dell’hangar per lo spostamento del carrello elevatore
